Z4 系列直流电机：品牌格局、常见故障与高效维修解决方案
Z4 系列直流电机作为工业传动领域的经典机型，凭借调速范围广、启动转矩大、运行稳定性强等核心优势，广泛应用于冶金、造纸、机床、水泥、塑料挤出等重载工况，是工业生产线的核心动力源。当前国内 Z4 电机市场以南洋、西玛、恒力、王牌四大本土品牌为主导，同时涵盖沈阳电机、上海电机厂等老牌厂商，形成了覆盖多功率段、多应用场景的产品矩阵。但在长期高负荷运行下，Z4 电机易出现散热、绕组、换向系统等故障，而原厂返厂维修存在周期长、成本高、影响生产等痛点。重庆妙工科技深耕 Z4 电机维修领域多年，以 ** 原厂配置、3-5 天极速修复、价格低 30%** 的核心优势，为工业企业提供高效、高性价比的维修解决方案，破解电机故障后的运维难题。
一、主流 Z4 直流电机品牌对比：品质、价格与市场格局
国内 Z4 系列直流电机经过数十年技术迭代，已形成成熟的品牌梯队，不同品牌在制造工艺、材料选用、价格定位及售后服务上存在显著差异，直接影响电机的使用寿命与后期运维成本。
1. 头部品牌核心特点
西安泰富西玛：作为国内 Z4 电机标杆品牌，西玛依托 60 余年电机制造经验，产品以稳定性强、绝缘等级高、耐用性优著称。其 Z4 电机采用优质电磁线、F 级绝缘材料与优化绕组设计，具备低温升、低噪音、抗过载能力强等特性，适配冶金轧机、重型机床等严苛工况。价格处于中高端区间，以 Z4-160-31（22kW）机型为例，市场售价约 1.5 万元 / 台，Z4-200-31（55kW）机型约 2.9 万元 / 台。优势在于技术研发实力雄厚、质量体系完善（通过 ISO9001 认证）、售后网络健全，但返厂维修周期较长（常规 15-30 天），维修费用偏高。
上海南洋：国内老牌电机制造商，Z4 电机主打通用性强、适配性广、性价比适中。产品结构紧凑，支持并励、他励等多种励磁方式，功率覆盖 1.5kW-200kW，可匹配主流直流驱动系统。制造工艺成熟，零部件标准化程度高，后期配件采购便捷，适合中小企业及常规工况使用。同功率段价格较西玛低 5%-10%，Z4-160-11（22kW）机型约 1.4 万元 / 台。短板在于高端重载机型的稳定性略逊于西玛，长期超负载运行易出现温升偏高问题。
上海南洋Z4系列直流电机
杭州恒力：专注中大功率直流电机领域，Z4 系列以大扭矩、高防护、重载适配为核心优势。产品针对矿山、起重、物流分拣等重载场景优化，机身采用加厚铸铁壳体，散热系统强化设计，可适应高温、多尘、振动大的恶劣环境。价格与南洋接近，中大功率机型（55kW 以上）性价比突出，产业链完整确保交期稳定。不足在于小型功率段产品布局较少，品牌影响力集中在华东、华中重载市场。
杭州恒力Z4系列直流电机
重庆赛力盟：西南地区 Z4 电机核心品牌，主打区域服务优势、定制化适配、售后响应快。产品贴合西南工业企业需求，适配本地电网与工况环境，在水泥、化工、造纸等行业占有率较高。价格处于中端水平，同功率段较西玛低 10%-15%，维修配件本地化供应充足，区域内售后响应速度快。短板在于全国性品牌影响力较弱，高端机型的技术参数与头部品牌存在细微差距。
重庆赛力盟Z4系列直流电机
2. 其他主流厂商补充
除四大品牌外，沈阳电机、上海电机厂、江苏大中等老牌电机厂也具备 Z4 电机生产能力，产品以通用型为主，价格偏低（较西玛低 15%-20%），适配常规轻载工况。而深圳聚和源、山东华力等新兴厂商，聚焦微型、特种 Z4 电机，在精密设备、自动化生产线领域逐步突破。
整体来看，Z4 电机市场呈现 “头部引领、区域互补、性价比分层” 的格局：西玛、南洋占据高端市场，品质稳定但价格偏高；恒力、赛力盟深耕细分领域，性价比与区域服务突出；中小品牌主打低价市场，适合基础工况。但无论何种品牌，Z4 电机在长期运行中均面临相同的故障痛点，而原厂维修的短板成为企业运维的核心困扰。
二、Z4 直流电机常见故障剖析：根源、现象与危害
Z4 直流电机结构复杂，涵盖机械、电气、电磁三大系统，在长期高负荷、连续运行下，受环境、维护、负载等因素影响，易出现各类故障。结合工业现场运维数据与妙工科技维修案例，Z4 电机故障集中在散热系统、励磁绕组、换向系统、机械部件四大模块，且故障多为渐进式，若不及时修复，将导致电机烧毁、生产线停机等重大损失。
1. 散热不良与风机损坏：电机 “高温病” 的核心诱因
Z4 电机采用强迫通风散热设计，独立轴流风机是散热核心部件。故障根源：一是风机长期运行导致叶片磨损、轴承老化，或过滤器堵塞、风机反转，风量风压不足，无法匹配电机散热需求；二是电机安装环境密闭、粉尘多，散热风道积尘，热量无法散发。故障现象：电机外壳温度超 60℃（额定环境温度 40℃下），绕组温升超标，运行时伴随风机异响、振动增大。直接危害：高温加速绝缘老化，导致绕组绝缘电阻下降，长期运行易引发匝间短路、绕组烧毁，电机寿命缩短 30%-50%。

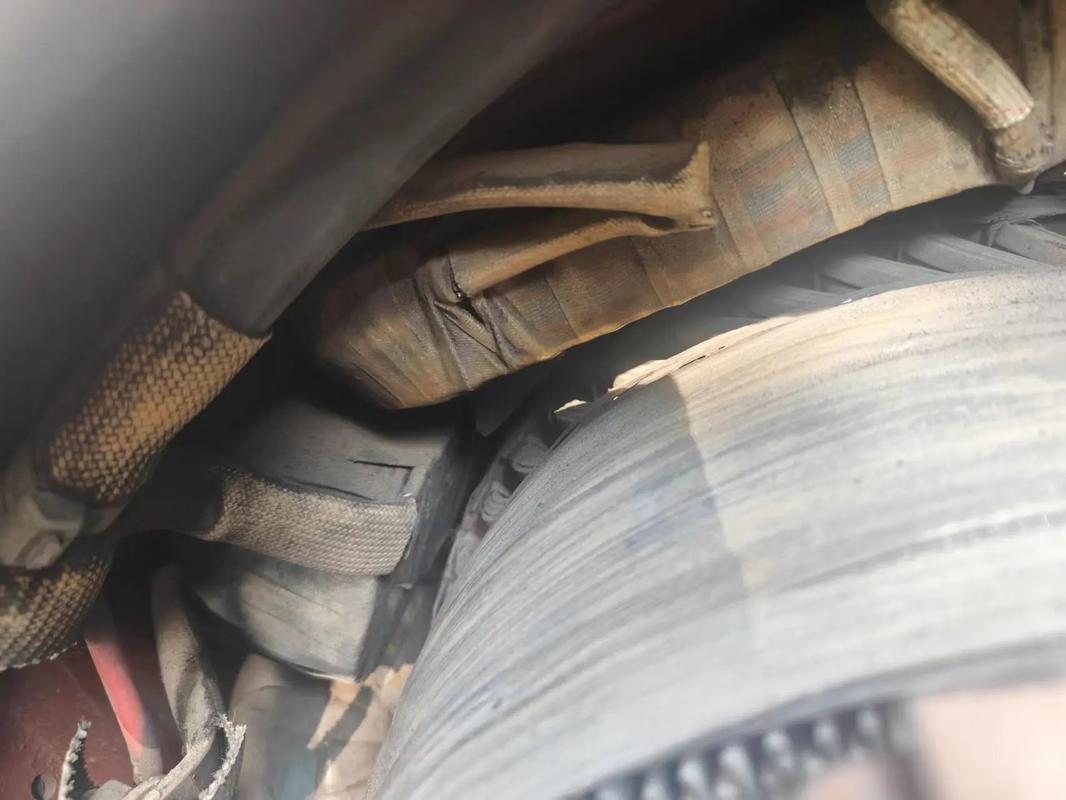

2. 励磁线圈发热过度与损坏：电气故障 “重灾区”
励磁线圈作为电机磁场产生核心，长期承载大电流，是 Z4 电机故障率最高的部件之一。故障根源：一是励磁电流过载（超额定值 10% 以上），或电源电压波动大，导致线圈电流异常升高；二是线圈绝缘老化、受潮，或内部积尘，引发匝间短路、局部放电；三是散热不良叠加，线圈温度持续超 155℃（F 级绝缘极限），绝缘层碳化失效。故障现象：电机励磁侧温度骤升，伴随焦糊味，绝缘电阻低于 0.5MΩ（正常值＞5MΩ），严重时线圈冒烟、烧毁。直接危害：磁场强度骤降，电机输出转矩不足、转速失控，甚至完全停机，若短路电流过大，还会损坏直流驱动电源。

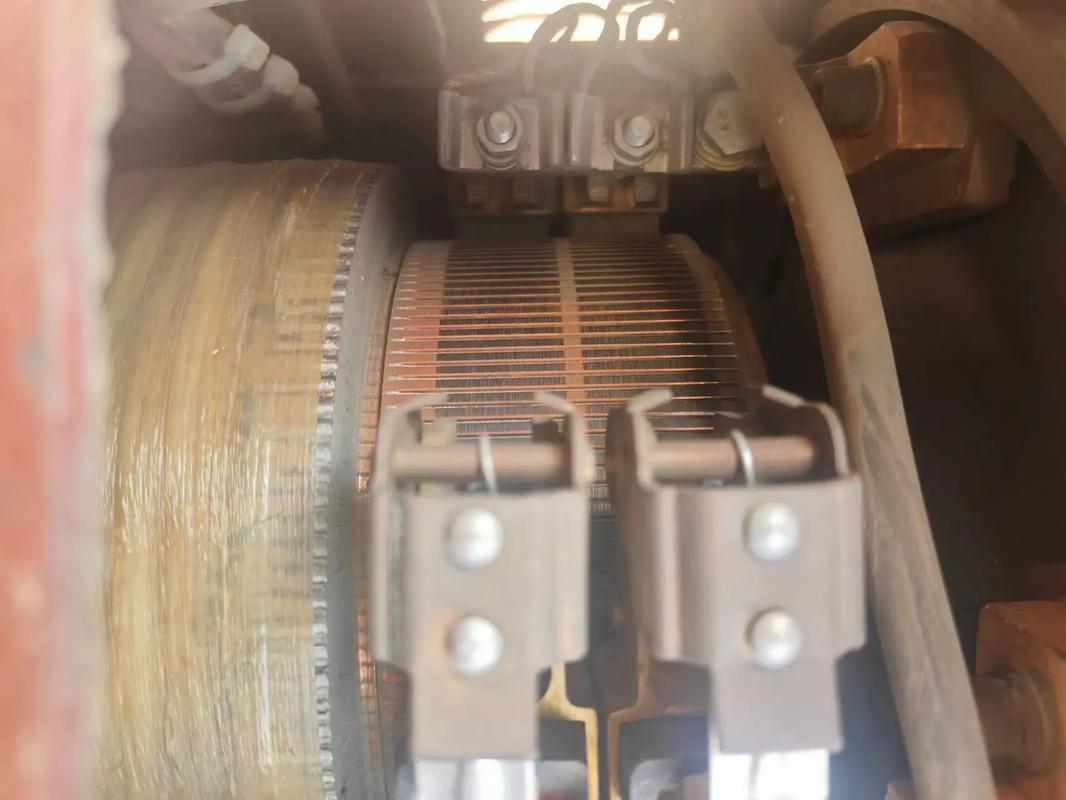

3. 碳刷磨损与换向系统故障：影响运行稳定性的关键
换向系统（碳刷、换向器、换向极）是 Z4 电机的 “心脏”，故障占比超 40%。故障根源：一是碳刷未及时更换，磨损量超原高度 1/3，或使用非原厂牌号碳刷（如 D104、J164 混用），导致接触不良、火花增大；二是碳刷压力不均（标准 15-20kPa），刷握松动、位置偏移，加剧换向器磨损；三是长期运行导致换向器表面起槽、云母片凸起，换向极绕组短路、开焊。故障现象：换向器表面出现环状沟槽、烧蚀发黑，碳刷火花超 1.5 级（正常≤1 级），电机运行抖动、输出功率波动，严重时产生环火，烧毁换向器与绕组。直接危害：换向恶化导致电机效率下降、能耗增加，环火会瞬间击穿绝缘，造成电机彻底报废，修复难度极大。
4. 机械部件故障：振动、磨损与平衡失效
机械故障多伴随电气故障出现，或由长期振动、磨损引发。核心故障：一是换向极起槽后未及时修复，转子转动时径向跳动增大，加剧轴承磨损；二是轴承润滑脂干涸、滚道点蚀，导致振动超标、异响（嗡嗡声、摩擦声）；三是转子线圈维修后未做动平衡，或平衡块脱落，电机高速运行时振动剧烈，损坏端盖、绕组。故障现象：电机振动值超 0.15mm（标准≤0.08mm），轴承温度超 80℃，机身晃动明显，甚至带动生产线设备共振。直接危害：振动导致绕组绝缘磨损、接线端子松动，引发二次电气故障，严重时造成转轴弯曲、电机报废。
三、原厂返厂维修痛点：周期长、成本高、生产损失大
工业企业 Z4 电机出现严重故障（如绕组烧毁、换向器报废）时，多选择返厂维修，但原厂维修模式存在诸多难以解决的痛点，成为企业生产运维的 “堵点”。
1. 维修周期冗长，生产线停机损失惨重
原厂维修需经历故障检测、拆解、配件采购、绕组重绕、机械加工、绝缘处理、动平衡、组装、测试等全流程，流程繁琐且环节众多。常规 Z4 电机返厂维修周期为15-30 天，若涉及定制化配件（如大型换向器、特种绕组），周期甚至延长至 45 天以上。对于冶金、造纸、水泥等连续生产线而言，电机停机每小时损失可达数千元至数万元，30 天停机的间接损失远超电机本身价值。
2. 维修成本高昂，性价比极低
原厂维修定价遵循 “配件原价 + 高额工时费 + 运输费 + 检测费” 模式，成本居高不下。以 55kW Z4 电机励磁绕组烧毁维修为例，原厂报价约 8000-12000 元，其中配件费占 60%，工时费占 30%，运输、检测等杂费占 10%。同时，原厂多采用 “整体更换” 而非 “精准修复”，如换向器轻微起槽即整体更换，进一步推高成本。此外，企业需承担电机往返运输费用（约 500-2000 元 / 次）及运输风险，综合维修成本极高。
3. 售后响应慢，沟通协调成本高
原厂售后团队多集中在生产基地，区域服务网点少，故障对接、检测、运输等环节需企业自行协调。从故障上报到电机上门取件，常规需 3-5 天，且维修进度反馈不及时，企业无法精准掌握修复节点，生产计划难以安排。部分原厂还存在 “重销售、轻维修” 的现象，对维修订单优先级低，进一步延长周期。
4. 小故障 “大修复”，资源浪费严重
原厂维修流程标准化，无论故障大小，均执行全流程拆解、检测、组装。如仅碳刷磨损、风机损坏等小故障，返厂后仍需支付全流程工时费，维修费用达故障本身价值的 2-3 倍。同时，原厂对非核心部件多采用更换模式，可修复的部件（如轻微磨损的换向器、未短路的绕组）被直接废弃，造成资源浪费与成本增加。
四、妙工科技 Z4 电机维修方案：原厂标准、极速高效、高性价比
针对原厂返厂维修的核心痛点，重庆妙工科技依托10 余年 Z4 电机维修经验、原厂级配件供应链、标准化维修工艺、专业设备团队，打造 “3-5 天极速修复、原厂配置、价格低 30%” 的一站式维修解决方案，已为西南地区上千家工业企业解决 Z4 电机故障难题，修复后电机性能达标率 99% 以上，返修率低于 1%。
1. 核心维修优势：破解原厂维修四大痛点
极速维修周期，3-5 天恢复运行：妙工科技建立 “2 小时响应、24 小时上门取件、3-5 天修复交付” 的高效服务体系。本地企业故障上报后，技术人员 2 小时内对接，24 小时内完成电机上门取件与故障检测；维修流程优化，采用 “并行作业” 模式，拆解、加工、绝缘、组装同步推进，常规故障（绕组修复、换向器加工、风机更换）3 天交付，复杂故障（转子重绕、动平衡校正）最长 5 天交付，较原厂缩短 70% 以上时间，最大限度减少生产线停机损失。
原厂级配置，性能不打折：维修全程采用与南洋、西玛、赛力盟等原厂同型号、同规格配件：电磁线选用原厂同款 F 级绝缘线，绝缘漆采用 155℃耐高温型号，碳刷严格匹配 D104、J164 等原厂牌号，换向器、轴承等关键部件均为原厂或一级代工产品。维修工艺完全复刻原厂标准：绕组绕制匝数、接线方式、绝缘包扎厚度与原厂一致；换向器车床加工精度达 0.001mm，表面粗糙度 Ra≤0.8μm；云母下刻深度 0.5-1.5mm，倒角处理避免刮伤碳刷；转子维修后必做动平衡校正，振动值控制在 0.05mm 以内，优于原厂标准。
价格直降 30%，性价比远超原厂：依托本地化运营、配件直采、流程优化三大优势，妙工科技维修价格较原厂低 30%-40%。以 55kW Z4 电机励磁绕组维修为例，原厂报价 10000 元，妙工科技仅需 6500-7000 元；换向器起槽修复，原厂报价 5000 元，妙工科技仅需 3000-3500 元。无额外运输费、高额工时费，所有费用透明化，采用 “故障精准诊断、部件按需修复” 模式，可修复部件绝不更换，从源头降低成本。
全流程技术保障，售后无忧：配备德国福禄克绝缘测试仪、三坐标测量仪、申克动平衡机、真空浸漆设备等专业维修检测设备，故障检测准确率 100%。修复后电机执行 “空载测试 2 小时、负载测试 4 小时、温升测试、绝缘测试” 全流程检测，各项参数达标后交付。提供6 个月免费质保，质保期内出现同类型故障免费维修，本地企业 24 小时上门售后，彻底解决企业后顾之忧。
2. 标准化维修工艺流程：细节把控，品质至上
妙工科技针对 Z4 电机四大核心故障，制定标准化维修流程，每一步严格把控质量，确保修复后电机性能与新机一致。
（1）故障检测与拆解
技术人员通过万用表、兆欧表、振动分析仪全面检测，精准定位故障点（绕组短路、换向器磨损、风机损坏等）；专业拆解电机，分类存放零部件，避免磕碰损伤；对定子、转子、换向器、风机等部件逐一清洁、检查，记录磨损、损坏情况。
（2）核心故障修复
散热系统修复：更换原厂同款风机，清理散热风道积尘，更换破损过滤器，调试风机转向与风量，确保散热效率达标。

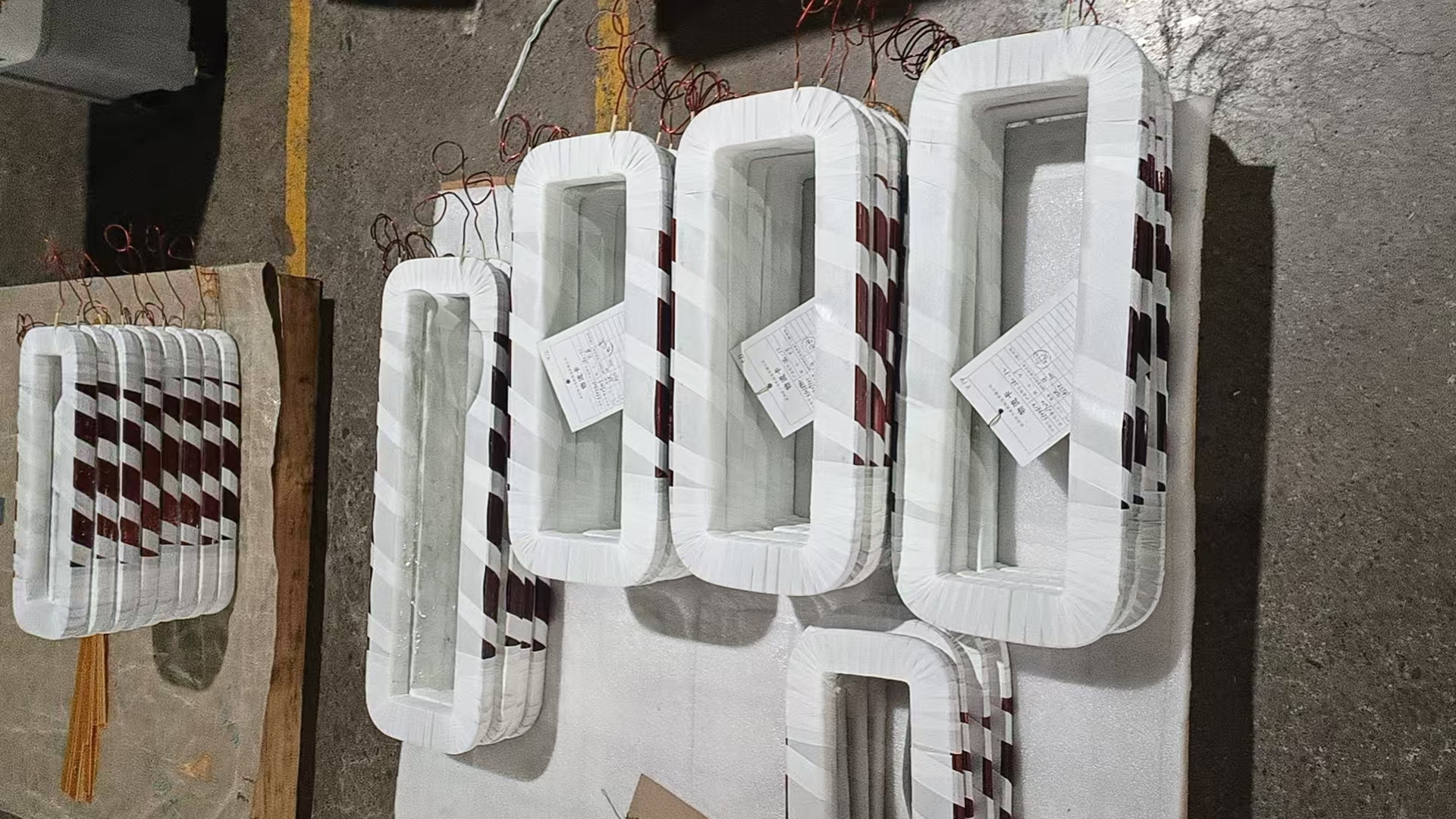

励磁 / 电枢绕组修复：拆除损坏绕组，按原厂匝数、线径重绕，采用 DMD 复合绝缘材料包扎，真空浸漆、烘干固化，提升绝缘性能；对短路绕组进行局部修复，焊接脱焊部位，检测绝缘电阻≥5MΩ。
换向系统修复：换向器表面起槽时，通过高精度车床车削修复，恢复表面平整度；云母片下刻、倒角处理；更换原厂碳刷，调整刷握压力与位置，研磨电刷接触面至 80% 以上；修复换向极绕组，处理短路、开焊故障，确保磁场均匀。
机械部件修复：更换磨损轴承，添加专用锂基润滑脂；转子线圈维修后，上动平衡机校正，去除不平衡量；修复松动端盖、机座，确保组装精度。
（3）绝缘、喷漆与组装
绕组修复后进行二次浸漆、高温烘干，强化绝缘强度；电机机座、端盖等部件除锈、喷漆，采用原厂同款油漆，防腐耐用；按原厂标准组装所有部件，校准同轴度、间隙参数，确保转动灵活、无卡滞。
（4）性能测试与交付
组装后执行空载、负载、温升、绝缘、振动全项测试，记录电流、电压、转速、温度等参数，确保符合原厂技术标准；测试合格后，清洁电机外观，打包交付，同步提供检测报告与质保凭证。
五、案例实证：妙工科技维修方案的实际成效
案例 1：重庆某水泥厂 55kW 西玛 Z4 电机维修
故障情况：励磁线圈过热烧毁、换向器起槽、风机损坏，原厂返厂维修报价 11000 元，周期 25 天。
妙工修复：3 天完成绕组重绕、换向器车床加工、风机更换、动平衡校正，维修费用 7200 元（低 35%）。
使用效果：修复后电机温升控制在 50℃以内，振动值 0.04mm，连续运行 8 个月无故障，完全满足生产线需求。
案例 2：四川某造纸厂 75kW 南洋 Z4 电机维修
故障情况：碳刷磨损严重、换向器环火、电枢绕组局部短路，原厂报价 13000 元，周期 30 天。
妙工修复：4 天完成电枢绕组修复、换向器打磨、碳刷更换、绝缘处理，费用 8500 元（低 35%）。
使用效果：修复后火花等级≤1 级，效率恢复至原厂 98%，已稳定运行 1 年，未出现二次故障。
六、结语
Z4 系列直流电机作为工业核心动力设备，其稳定运行直接关乎企业生产效益。当前南洋、西玛、恒力、赛力盟等主流品牌产品虽品质可靠，但长期运行下的故障难以避免，而原厂返厂维修的周期长、成本高痛点，成为企业运维的核心阻碍。重庆妙工科技以原厂级维修标准、3-5 天极速修复、价格直降 30%、全流程质保的核心优势，为工业企业提供了更高效、更经济、更可靠的 Z4 电机维修选择。
对于企业而言，选择妙工科技，既能避免原厂维修的漫长等待与高额成本，又能确保电机修复后性能与新机一致，快速恢复生产、减少损失。未来，妙工科技将持续深耕 Z4 电机维修领域，升级技术工艺、优化服务体系，助力工业企业破解电机运维难题，为工业生产稳定运行保驾护航。
